Solder Past Viscosity Testing Kit 錫膏粘度測試方案

Application應用

在SMT運用錫膏粘度測試儀，可以防止印刷缺陷，通過測試粘度，可避免因錫膏過稠（流動性差）導致的印刷不飽滿、漏??；或過?。ㄕ扯鹊停┮l(fā)的坍塌、橋連等缺陷，確保焊點成形均勻；也可以實現質量控制的一致性，在生產中定期監測粘度，確保批次穩定性，減少因錫膏特性波動導致的良率波動。

Compositon構成

數顯粘度計主機：用來測取黏度值 型號：DV2TRV 品牌：Brookfield

升降支架：使轉子到被測物質的不同深度采集力的數據 型號：HPQA 品牌：Brookfield

恒溫水?。菏贡粶y物質處于要求的溫度 型號：SC-550MX

打印機：記錄展示測試結果 型號：OS-214Plus

數顯粘度計技術規格

型號：DV2TRV；品牌：Brookfield；

1、操作屏幕采用一體式設計屏幕，采用至少 5 寸全彩色觸摸屏，全觸摸屏操作。實時顯示粘度值，以及粘度趨勢變化。

2、傳感器采用連續感應芯片實時感應，保證在任何轉速下均可實時反應樣品的粘度變化，確保數據的準確性。

3、精度：測量范圍的±1.0%。

4、粘度值范圍：100-40,000,000（單位 mPa·s)。

5、重復性：±0.2%。

6、轉速范圍：0.1-200RPM, 200 檔轉速可選。

7、轉子不帶任何電子元件，可直接浸入溶劑中超聲清洗，方便維護。螺紋接口可保證測試高粘度樣品時轉子不會滑絲脫落。有液流限定器（轉子保護腿）符合計量要求。具有物理水平泡，在未開機情況下即可知道機器水平狀態，方便工人日常維護。

8、測試過程顯示信息包括：粘度、溫度、%扭矩、轉速/轉子、實時粘度測試趨勢等。

9、主機上具有可直接設定自動測試功能，可設定到達指定扭矩結束測試，或到達指定溫度結束測試，或達到限定時間結束測試。

10、有溫度探頭實時反映樣品溫度。

11、自動量程顯示。多國語言，包括：中文/英文等 7 種

12、4 個 USB 接口，至少包含 Type-A 接電腦接口，Type-B 接 U 盤

13、數據結果設定可為單點，平均，多點，滿足研發，質檢和時間相關性樣品不同的測試條件。

14、自動調零，每次開機時自檢和調零，保證每次測試的精確度。

15、震蕩檢查功能，自動判斷軸承性能。溫度補償可達±9.9℃

16、用配備的 PG Flash 軟件實現編程控制。Rheocalc T Software 可連計算機實現自動控制。USB PC 界面提供電腦控制連接 Rheocalc T 軟件進行數據分析，U 盤保存數據功能，亦可直接打印輸出。

17、Custom Spindles 功能擴展測試條件，方便用各種規格的轉子研究樣品的特性。

18、自定義用戶使用權限，密碼鎖定功能。

配置包括：

DV2TRV 粘度計主機，螺紋接口轉子 RV2-7 號共 6 個，液流限定器（轉子保護腿），擰式支架，運輸保護帽，RTD 溫度探頭，PG Flash 軟件，Rheocalc T 軟件，手提箱，標簽式打印機

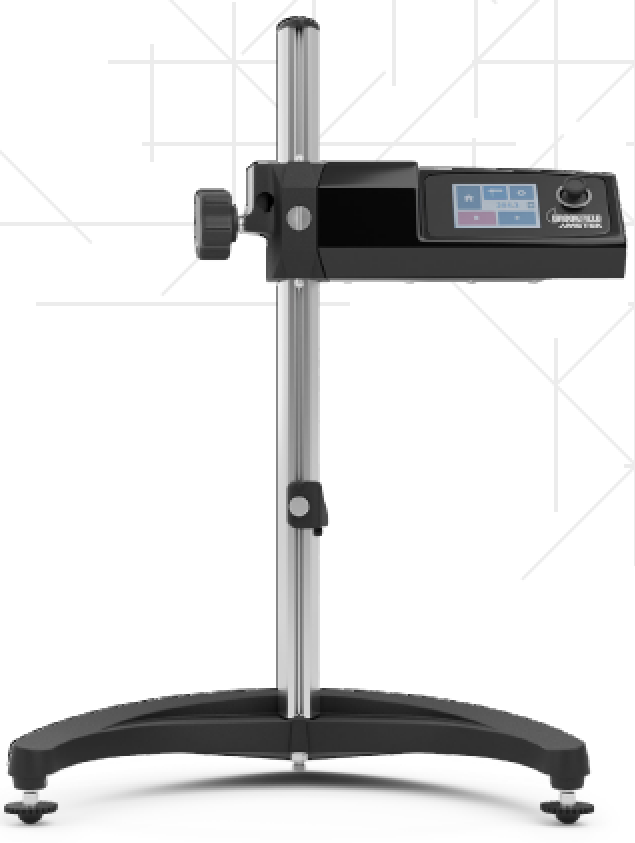

升降支架技術規格

型號：HPQA ；品牌：Brookfield；

1、電動馬達帶動粘度計上下移動，有緩慢、快速兩種選擇方案。一鍵復位按鈕自動驅動到頂部，便于轉子清理和樣品更換。

2、觸控屏，用戶可以創建編程高度位置，以快速和有效地執行測試。高效應對重復性測試。

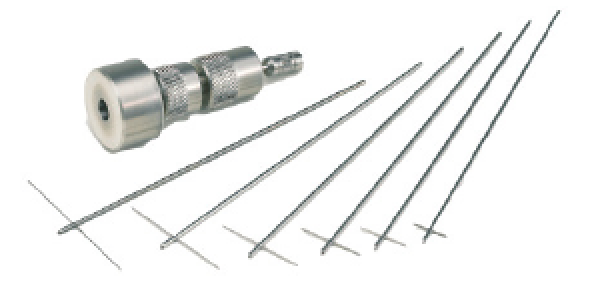

3、配套 6 個 T 型轉子和轉接頭，適合膏體、灰油膩子、霜體、明膠、蠟等材料粘稠度測試。

4、有物理操縱桿，快速便捷直觀地把粘度計主機移動到指定高度。

5、可選配磁吸 T 型轉子套裝，易拆接的轉子避免因操作不當引起的轉子掉落折斷。

6、適合用于所有 BROOKFIELD 的粘度計主機，可用于日常粘度測試和高級螺旋測試。

7、高級螺旋測試，隨著 HPQA 帶動粘度計上下緩慢移動，使得旋轉的 T 型轉子在樣品內形成一條螺旋形軌跡。通過不停地接觸“新”樣品，空洞問題或分散問題得以解決，確保了粘度測量的準確性。

配置包括：

HPQA 驅動馬達和支架，連接頭，底座，轉子盒，6 個 T 型轉子。

恒溫水浴技術規格

型號：SC-550MX；

1、標配兩種增高架，適用于不同體積的樣品杯，

2、低液位浮標提供低液位報警，防止干燒，報警時可燈光和 聲音同時提醒；

3、 免維護壓力/吸力泵，具有較強的泵功率，泵對槽內浴液可同時進行水平和垂直方向的攪拌，槽內溫度均勻性好，可進行內循環和外循環應用，外循環時機器放置在地面時，測試也可在桌面進行；

4、和液體或蒸汽接觸的零件采用高性能不銹鋼和高性能塑料， 耐腐蝕，不結水垢；

5、無氟環保型制冷劑；

6、多種操作模式可選，意外斷電可自動恢復；

7、浴槽開口尺寸（W*D*H）mm：140*140*132

8、外形尺寸（W*D*H）mm：500*380*410

9、溫度范圍：0-100℃

10、穩定性：±0.05℃

11、加熱功率：1000W

12、泵壓力：0.2bar，水箱溶劑：6.0L，標配兩根 1.5m 保溫管

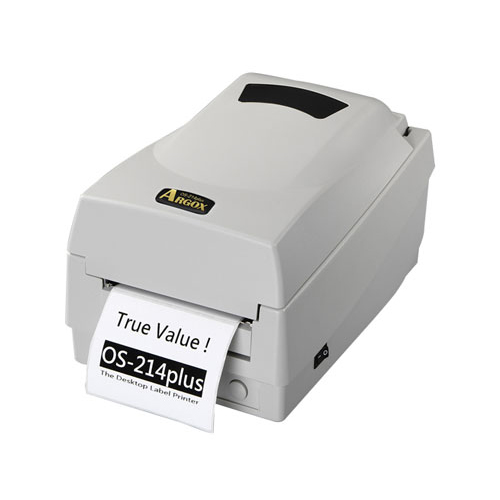

打印機技術規格

型號：OS-214Plus；

打印方式：熱感式 & 熱轉式 分辨率：203 dpi(8 dots/mm) 最大打印速度：4 ips 最大打印長度：43”(1092mm) 最大打印寬度：4.16”(105mm) 內存：8MB DRAM, 4MB Flash ROM 中央處理器：32 位RISC 微處理器 感測裝置：紙張反射式傳感器(左側) 操作接口：LED指示燈x 2 ,按鍵x 1 通訊接口：USB device, RS-232, Parallel 字型：5種國際標準字型(1.25mm~ 6mm)，最大可達 24x24，四方向旋轉0°~270°，可由軟件下載Windows True Type 字型 紙張種類：紙卷式、標簽式(間距紙、連續紙、折疊紙、票券、吊牌...等) 條形碼打印機尺寸：186mm(寬) x 165mm(高) x 278mm(深) 條形碼打印機重量：2.0 kgs 電源供應：切換式電源供應器,輸入/100V~240V±10%, 50~60Hz，輸出/24VDC, 2.5A
